关于手机线控耳机那点事儿！！

关于小米的耳机，最近有很多朋友在问兼容性的问题，能不能用诺基亚的耳机，能不能用HTC的耳机。。。
下面对手机的耳机接头做一个分析：
目前手机最标准的是3.5mm的耳机插头，而3.5的耳机历史上又有两极（最早随身听的单声道耳机）、三极（随身听、MP3的立体声耳机）和四极（立体声且带麦克风）等几种。
先说说三极耳机，就是普通随身听用的立体声耳机，比如市场上的舒尔、魔音、森海塞尔、铁三角、SONY、飞利浦等等，这些耳机当然是直接可以用的，听音乐完全没有问题，但是由于没有麦克风、没有线控，想打电话，就只能戴着耳机、端着手机、对着手机麦克风打电话了。
而手机的耳机（包括线控耳机）就是四极的这种。这种由于触点定义的不一样，存在较大的兼容问题。
虽然都是3.5mm直径的，看似标准、貌似通用，实际上是不通用的。
首先，触点的顺序是不一样的。假设从插头顶端开始、到插头根部接线处顺序定义为A、B、C、D：
* 一般手机（包括Nokia、三星等）是：L、R、MIC、GND
* 小米、iPhone、HTC等是：L、R、GND、MIC

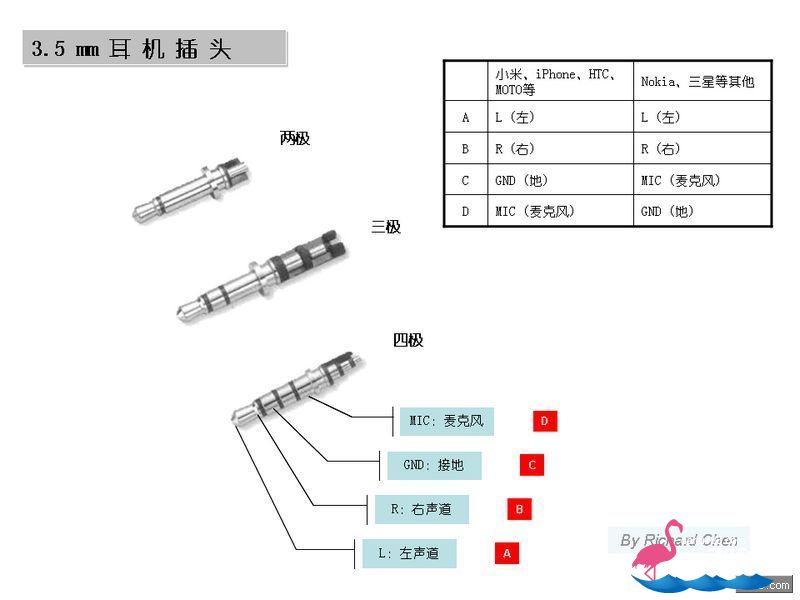

详情参看下图：



所以，这两个类型的四极耳机是不能通用的。例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
